Easy Gripper Kassettenhandhabungsgerät
Professioneller Kassettenhandhabungsgeräte für alle OEM-Kabelverschraubungsgeräte für den Bergbau
Sicherer und fester 3-Punkt-Griff der Kassette
Hydraulische 90°-Neigung, horizontal bis vertikal
Hydraulisch ±25° drehbar
Hydraulische Verriegelung mit Lastsperrventil
Verbesserung der ergonomischen Arbeitsumgebung
Verbessert Sicherheit und Effizienz
Eliminiert schwere Hebevorgänge
Mehr Sicherheit & Zeit
Verbesserung von Sicherheit und Effizienz
Der Easy Gripper Cassette Handler verbessert die Sicherheit und Effizienz. Er spart Zeit und reduziert die Risiken für die Bediener beim Entnehmen oder Wiedereinlegen der Kassette erheblich, was den Easy Gripper Cassette Handler zum richtigen Werkzeug für diese Aufgabe macht.

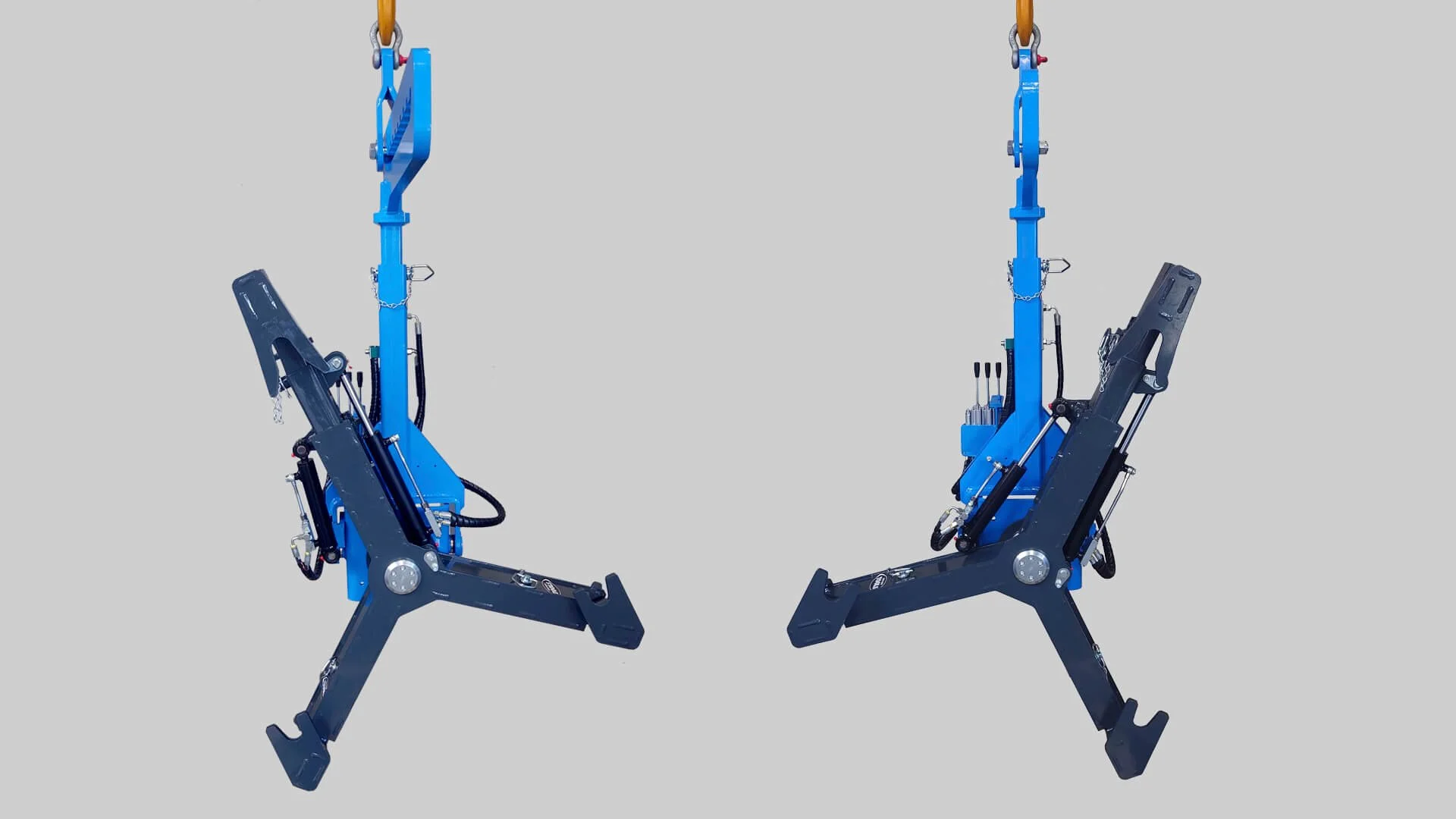

Das kompakte Design des Easy Gripper Cassette Handlers erleichtert das Manövrieren in beengten Arbeitsumgebungen. Die integrierte hydraulische Drehfunktion ermöglicht einen sicheren und effizienten Montageprozess für die Ausrichtung der Bolzenlöcher.
Fähigkeit
Der Easy Gripper Cassette Handler hat eine hubkapazität von 1.400 kg (3.086 lbs) bei einem CoG von 200 mm (7,9") ab Kassettenhalterung.
Herunterladen
Kranhaken
Der Easy Gripper Cassette Handler ist für den Einsatz mit LKW-Kranen, Werkstattkranen und Brückenkranen konzipiert und wird standardmäßig für die Hakenbefestigung geliefert.
Kraneinsatz
Alternativ kann der Easy Gripper Cassette Handler mit Hilfe eines kranspezifischen Einsatzes am Ende des Kranauslegers montiert werden.
Kontakt

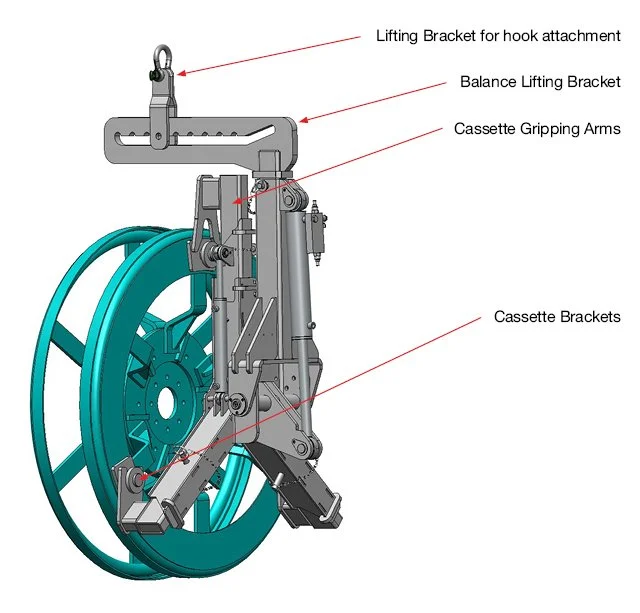

Standard enthalten
Der Easy Gripper Cassette Handler ist serienmäßig ausgestattet mit:
Hydraulisch gesteuerte Verriegelungsfunktion
Hydraulisch gesteuerte 90°-Neigung
Hydraulisch gesteuerte ±25°-Drehung
Eine Balance Hebebügel
Ein Hebebügel für die Hakenbefestigung
Drei Kassetten-Greifarme
Ein Satz von 3 Kassettenhalterungen (zum Anschweißen an das Kassettengehäuse)
Optional
Zusätzliche Kassettenhalterungen in 3er-Sets auf Anfrage
Aufsatz für Kraneinsatz
Individuelle Anpassung auf Anfrage
Fakultativ reifenhandler
Der Easy Gripper Cassette Handler kann leicht in einen reifenhandler umgewandelt werden, indem die drei "Kassettengreifarme" ausgetauscht und ein weiterer "Balance Lifting Bracket" sowie eine "Verbindungsstange" zwischen dem "Balance Lifting Bracket" und dem gripper eingesetzt werden.
Standardmäßig sind die "Tyre Handling Gripping Arms" in zwei verschiedenen Satzgrößen lieferbar, die folgende Greifdurchmesser abdecken:
1.200 - 1.800 mm (47 - 71") - kurze gripper
1.790 - 2.390 mm (70 - 94") - lange gripper
Der Gripper für die Reifenhandhabung umfasst einen flachen oberen Arm, der es ermöglicht, ein Rad zu greifen, wenn z. B. nur wenig Platz zwischen Reifen und Kotflügel vorhanden ist. Die "Verbindungsstange", die zwischen dem "Balance Lifting Bracket" und dem gripper eingesetzt wird, kann standardmäßig in drei verschiedenen Längen geliefert werden - 700 mm (28"), 1.000 mm (39") und 2.300 mm (91").
Technische Daten
Technische Daten
Gewicht:
Hakenbefestigung: 330 kg (728 lbs)
Einsatzaufsatz: 375 kg (827 lbs)
hubkapazität:
Als Cassette Handler bei einem CoG von 200 mm ab Gesicht der Hebebügel:
1.400 kg (3.086 lbs)Als reifenhandler bei einem CoG von 500 mm ab Gesicht des Gripper:
1.200 kg (2.646 lbs)
Hydraulische Anforderungen
Standard - 1 doppeltwirkender Kreislauf (A+B Anschluss) am Ende des Kranauslegers
Wahlweise - 2 oder 3 hydraulische Anschlüsse
